1.產品概述：

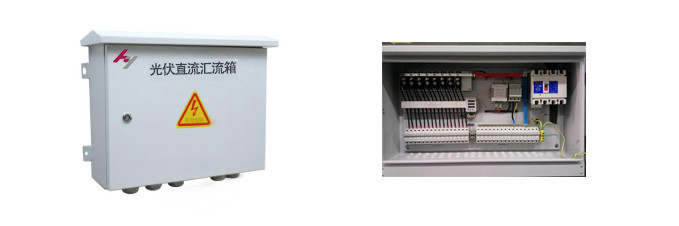

HYE系列智能光伏匯流箱主要作用是對光伏電池陣列的輸入進行一級匯流，用于減少光電池陣列接入到逆變器的連線，優化系統結構，提高可靠性和可維護性，HYE系列智能光伏匯流箱在提供匯防雷流功能的同時，還可提供光電池電流測量、監測光電池陣列中電池板運行狀態、電池電壓、匯流總功率、支路功率、匯流箱防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出、帶有風速、溫度、輻照儀等傳感器接口的功能供客戶選擇，本裝置標配有RS485接口，可以把測量和采集到的電量數據和設備狀態上傳到監控系統。
2、執行標準
CNCACTS 0001–2011A 《匯流設備技術規范》
GB 50797-2012 《光伏發電站設計規范》
GB4208-2008 《外殼防護等級》
GB 7251.1-2013 《低壓成套開關設備和控制設備》
3、產品特點
符合《CGC/GF 037：2014》光伏方陣匯流箱技術規范;
防護等級為IP65，滿足室內外安裝要求;
采用霍爾傳感器，隔離測量，大16路輸入;
采用光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇;
可選電壓測量功能,高測量電壓DC 1kV;
可選外部傳感器輸入接口，可監測輻照、溫度、風速等;
具有RS485通訊接口，使用ModBus-RTU通訊協議;
多種供電方式(DC24V、AC/DC220V、DC880V)可選擇，適用于家用屋頂太陽能或?qū)I(yè)光伏電站應用;
可根據客戶需求配用國內外知名品牌廠家的元件。
